防爆温度控制器产品分陆用和船用两类，适用于陕西等北方地区爆炸性气体混合物T1-T4温度级别场合自动控制管线或罐体的介质工艺温度。
1、 产品主要技术参数

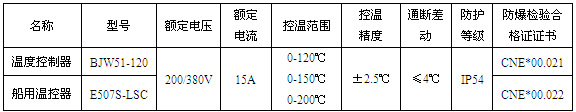

产品主要技术参数
2、 产品简介
温度器主要由芯盒1.接线盒；2.盒座；3.控温元件和测温毛细管；4.温度调节盒；5.胶封材料等组成。芯盒里装有控温元件。控温元件调节轴和测温毛细管采用隔爆结构和胶封结构，供控制电缆的进线和出线使用。产品结构见下图：
说明：1.虚线框表示温控器接线盒，T1，T2温控器触点；2.R在单相回路中表示电热带，在三相回路中表示交流接触器线圈
3、温控器工作原理
温控器感温包接触到的被控介质温度升高时，温包中的液体受热膨胀，当被控介质超过设定温度时，T1、T2触点断开，于是自动切断电源，停止伴热。此时，感温包温度慢慢降低；当温度低于设定温度时，触点T1、T2重新闭合，又自动回复送电。
4、温控器的安装使用与维护
（1）打开温控器接线盒盖，拧下接套，将进、出线电缆各自穿过接套、压圈、橡胶密封圈进入接线腔。
（2）在工作电压为220V/110V的单项系统中，将进、出线中各自一根芯线分别装在“T1”和“T2”接线柱上，剩下的一根进线和一根出线接在“短接”线柱上，然后拧紧线盖螺钉。
（3）在380V三相系统中，必须增加一只交流接触器KM，将其主接触点接入负载回路，温控器的触点T1、T2接入220V或380V的控制回路，通过KM线圈得电、失电来控制负荷回路的通与断。安装时，来自配电箱的一根二芯控制电缆通过一只线嘴进入接线腔，接在温控器T1、T2触点上，另一只线嘴空着不用。
其电气原理见下图：

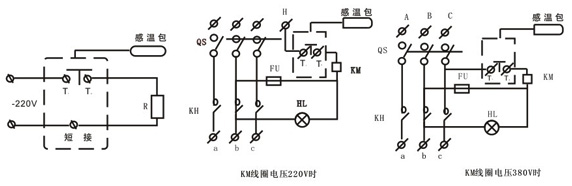

防爆温度控制器电气原理图
QS-断路器； FU-熔断器； KM-交流接触器； T1、T2-温控器触点； HL-通电指示灯
说明：1.虚线框表示温控器接线盒，T1、T2温控器触点； 2.R在单相回路中表示电热带，在三相回路中表示交流接触器线圈
（4）打开温度调节盖，将旋钮上的介质工艺温度数对准芯壳上的红色上基准点，然后上紧盒盖螺钉。
（5）将盒座用管卡固定在管道的适当部位（一般在电源接线盒附件），并将测温毛细管用耐热压敏胶带敷设在被测管管表面，感温包用铝箔胶带紧贴在管道被测温度的部位上，并用耐热压敏胶带扎牢。测温毛细管安装部位应远离电伴热带，以防误动作。
（6）电源线接入电网，控制线通过防爆电源接线盒接入电伴热带，检查无误后即可送电工作。
（7）温控器安装注意事项
a、感温包只能水平安装、盒垂直向下安装，否则会出现温度不稳定现象。
b、接线盒如有变形、裂痕盒损坏，应停止使用，更换新的温控器
（8）温控元件是否正常工作的判断方法
将万用表电阻档接触“T1”、“T2”触点：从低到高转动调温旋转，在气温刻度线附件（温包放在空气中）能听到“卟卟”触点开闭响声，且万用表指针由“断→通”，则表示正常；若指针不动，表示温控元件已坏。
